P82B96DPZ是一款雙極集成電路，可在普通 I2C 總線和一系列其他總線配置之間創建非鎖存、雙向邏輯接口。它可以將 I2C 總線邏輯信號連接到具有不同電壓和電流電平的類似總線。

例如，它可以連接 350 μA SMBus、3.3 V 邏輯器件以及 15 V 電平和/或低阻抗線路，以提高較長總線的抗噪能力。

特性

I2C總線信號的雙向數據傳送

隔離電容允許在Sx/Sy側為400pF而在Tx/Ty側為4000pF

Tx/Ty輸出具有60 mA的灌電流能力，用于驅動低阻抗或高電容總線

在至少20米電線上的工作頻率為400kHz（請參閱AN10148）

2V至15V的供電電壓范圍，Sx/Sy側的IC總線邏輯電平獨立于供電電壓

將IC總線信號分成一對正向/反向Tx/Rx、Ty/Ry信號，用于連接光電隔離器以及需要單向輸入和輸出信號路徑的類似器件。

低供電電流

ESD保護：按JESD22-A114超過3500V HBM，按JESD22-A115 超過250V DIP封裝、400V SO封裝MM，按JESD22-C101超過1000V CDM

無閉鎖（無閉鎖雙極處理結構）

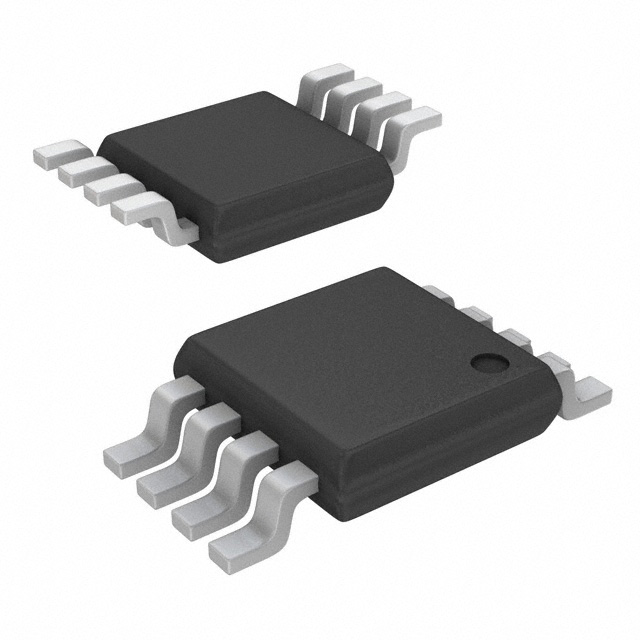

提供封裝：DIP8、SO8和TSSOP8

工作于不同邏輯電平（例如，5V和3V或15V）的 I2C總線之間的接口

I2C總線和SMBus (350μA)標準之間的接口

將I2C總線SDA或SCL信號簡單轉換成多點差分總線硬件，例如，通過兼容的PCA82C250

帶有光電耦合器的接口提供最大400 kHz的I2C總線節點之間的光電隔離

環境工作溫度：–40°C（最低），85°C（最高）

電源電壓：2V（最低），15V（最高）

應用

工作在不同邏輯電平（如 5V 和 3V 或 15V）的 I2C 總線之間的接口

I2C 總線與 SMBus（350μA）標準之間的接口

將 I2C 總線 SDA 或 SCL 信號簡單轉換為多分差分總線硬件，例如通過兼容 PCA82C250 進行轉換

與光耦合器連接，在高達 400kHz 的 I2C 總線節點之間提供光隔離
