商品名稱:電機驅動器
品牌:Maxim
年份:25+

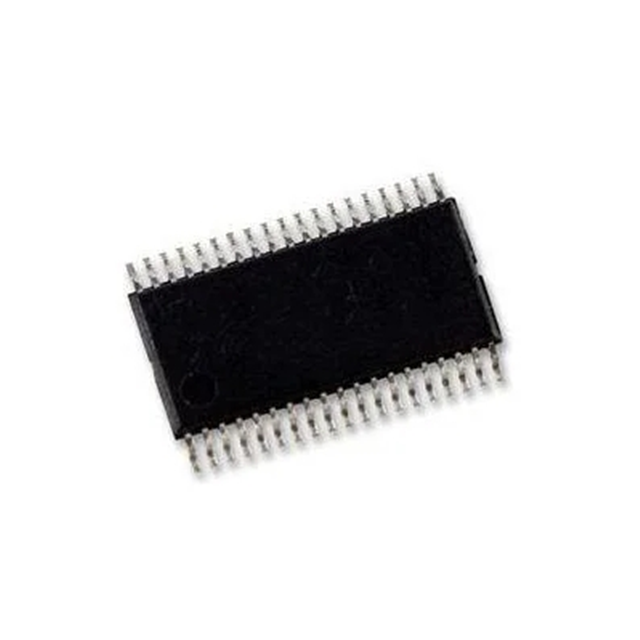

封裝:TSSOP-38
貨期:全新原裝
庫存數量:3000 件
MAX22204AUU是一款兩相步進電機驅動器。它集成了兩個65V、3.8AMAX H橋。H橋FET的阻抗非常低,因此驅動效率較高且散熱很少。總RON(高側 + 低側)的典型值為0.3Ω。MAX22204AUU集成了一個精密的電流驅動調節電路和一個由STEP/DIR接口控制的128微步內置分度器。高微步分辨率和先進的控制技術可確保工作時保持平穩和安靜。
MAX22204AUU具有以下特點:
兩個H橋的電壓額定值為+65V
總Rdson(高側 + 低側):300mΩ(典型值)(TA = 25°C)
每個H橋的電流額定值(TA = 25°C時的典型值):
IMAX = 3.8AMAX(驅動容性負載的脈沖電流)
IFS(MAX) = 2.8A(內部電流驅動調節的最大滿量程電流設置)
IRMS = 2ARMS/相位(TA = 25°C,VM = +24V)
集成電流控制
可使用外部電阻配置滿量程DAC電流
可通過一路邏輯輸入(TRQ)在兩個級別之間快速更改扭矩
提供內部電流檢測(ICS)功能,無需使用體積較大外部電阻器,提高了效率
通過128微步分度器提供內置控制功能
STEP/DIR接口
集成用于微步功能的DAC和時序控制器
多種衰減模式(慢速、混合、自適應)
可使用外部電阻配置固定關斷時間
電流檢測輸出(ISENA、ISENB)電流監視器
低電平有效故障指示器引腳(FAULT)
保護功能
為每個通道(OCP)提供過流保護
欠壓保護(UVLO)
熱關斷TJ = 155°C (TSD)
采用TSSOP38 4.4mm x 9.7mm封裝
型號
品牌
封裝
數量
描述
答:所有上架的在線商品均可在線即可下單,但也考慮到現貨庫存流動性比較大,目前還無法做到100%的精準。如有異常,您可以在線聯系我公司并給出對應的 解決方案。
答:我們的自營商品均采自合作的國內外原廠或授權代理商,來源均可追溯,確保原裝正品。
答:目前我們自營代理的品牌包含TI,ST,ADI,NXP,LATTICE,CYPRESS,INFINEON,XILINX等一線品牌,其他渠道均為原廠及代理渠道。如有需要,我們可以針對具體品牌型號來溝通確認。
答:可以通過網站上詢價,也可以通過電話以及郵箱咨詢。
答:大部分商品信息中都有標注貨期,您可根據貨期估計商品的發貨時間,具體到貨時間根據商品具體所在的倉庫、您所選擇的物流方式而定。
答:可以為個人用戶開具普通發票,也可以為企業用戶開具增值稅專用發票。
Maxim公司成立于1983年,總部在美國加州。該公司在設計、發展、生產線性和混合信號集成電路產品方面處于地位。至1999年6月26日為止,其凈銷售收入已達6億美元。公司雇員超過3000人,分布在美國總部及世界各地的分支機構。Mixim公司發布的模擬集成電路產品已超過1780種,處…
MAX3223EUP
MAX3223EUP 是 Maxim Integrated 推出的 低功耗、全雙工RS-232收發器,采用 20-TSSOP封裝,支持 3V~5.5V單電源供電,適用于 工業控制、便攜設備、通信接口 等應用。MAX3030EEUE
MAX3030EEUE 是 Maxim Integrated 推出的 四路RS-422發送器,采用 16-TSSOP封裝,符合 TIA/EIA-422-B 和 ITU-T V.11 標準。DS1673E-3

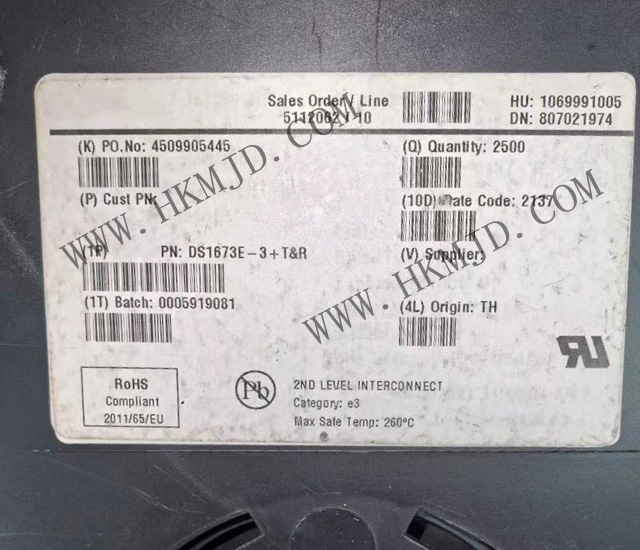

DS1673E-3 是 一款便攜式系統控制器,屬于實時時鐘(RTC)芯片,采用 20-TSSOP 封裝(4.40mm 寬)。MAX6369KA

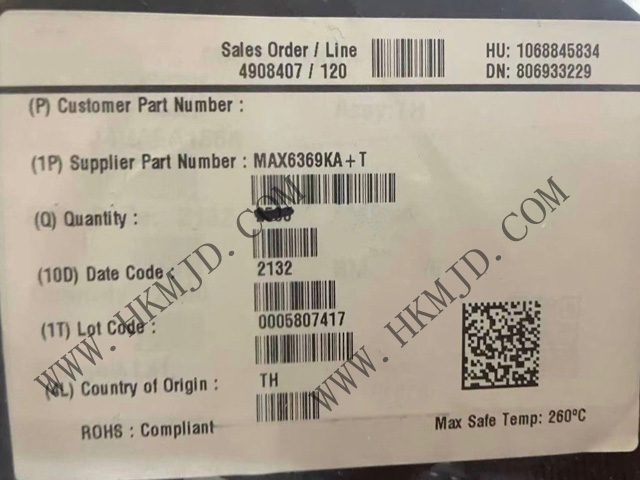

MAX6369KA 是一款單通道、超低功耗看門狗監控器,采用 8-引腳 SOT23 封裝。MAX3221CAE
