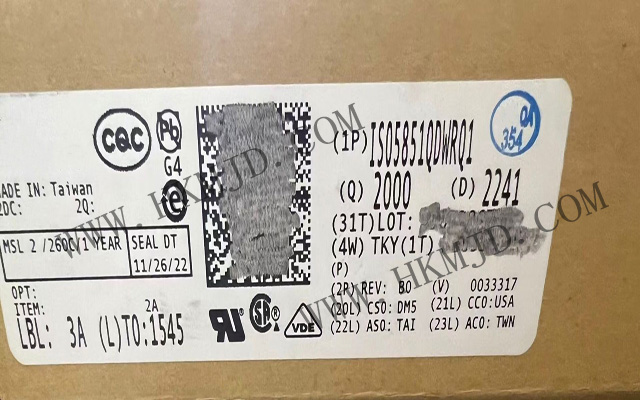

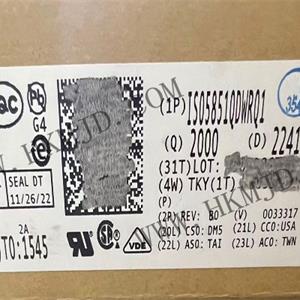

ISO5851QDWRQ1 是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增強型隔離柵極驅動器，具有 2.5A 的拉電流能力和 5A 的灌電流能力。輸入端由 3V 至 5.5V 的單電源供電運行。輸出端允許的電源范圍為 15V 至 30V。兩個互補 CMOS 輸入控制柵極驅動器的輸出狀態。76ns 的短暫傳播時間保證了對于輸出級的精確控制。

內置的去飽和 (DESAT) 故障檢測功能可識別 IGBT 何時處于過載狀態。當檢測到 DESAT 時，柵極驅動器輸出會被拉低為 VEE2 電勢，從而將 IGBT 立即關斷。

當發生去飽和故障時，器件會通過隔離隔柵發送故障信號，以將輸入端的 FLT 輸出拉為低電平并阻斷隔離器的輸入。FLT 的輸出狀態將被鎖存，可通過 RST 輸入上的低電平有效脈沖復位。

ISO5851QDWRQ1 特性

? 適用于汽車電子 標準

? 具有符合 AEC-Q100 標準的下列結果:

– 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍

– 器件人體模型 (HBM) 分類等級 3A

– 器件充電器件模型 (CDM) 分類等級 C6

? 在 VCM = 1500V 時，共模瞬態抗擾度 (CMTI) 的最小值為 100kV/μs

? 2.5A 峰值拉電流和 5A 峰值灌電流

? 短暫傳播延遲：76ns（典型值），110ns（最大值）

? 2A 有源米勒鉗位

? 輸出短路鉗位

? 在檢測到去飽和故障時通過 FLT 發出故障報警，并通過 RST 復位

? 具有就緒 (RDY) 引腳指示的輸入和輸出欠壓鎖定(UVLO)

? 有源輸出下拉特性，在低電源或輸入懸空的情況下默認輸出低電平

? 3V 至 5.5V 輸入電源電壓

? 15V 至 30V 輸出驅動器電源電壓

? 互補金屬氧化物半導體 (CMOS) 兼容輸入

? 抑制短于 20ns 的輸入脈沖和瞬態噪聲

? 可承受的浪涌隔離電壓達 12800VPK”

ISO5851QDWRQ1 應用

? 隔離式絕緣柵雙極型晶體管 (IGBT) 和金屬氧化物

半導體場效應晶體管 (MOSFET) 驅動器：

– 混合動力汽車 (HEV) 和電動車 (EV) 電源模塊

– 工業電機控制驅動

– 工業電源

– 太陽能逆變器

– 感應加熱
