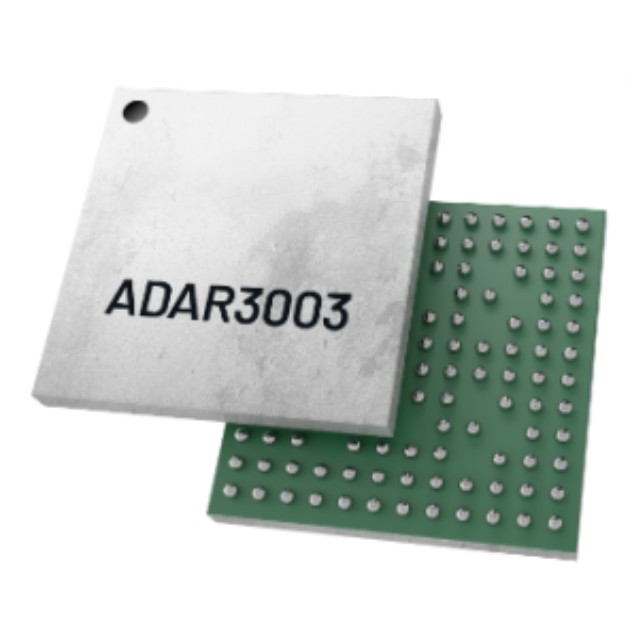

ADAR3003ACBZ 是一款 27GHz 至 31GHz 發射、1 波束輸入和 4 個雙極化元件輸出、用于極化相控陣的波束成形芯片。八個射頻路徑中的每一條都通過可變幅度和相位 (VAP) 模塊，提供 ≥31.5 dB 的增益調整范圍和 360° 的相位調整范圍，而增益和相位分辨率分別小于≤0.5 dB 和 5.625°。每個 VAP 包含一個數字步進衰減器（DSA）和移相器單元（PSU）。每條路徑的輸出處都有一個集成的射頻功率檢測器，測量范圍為 18dB。

所有片上控制寄存器和存儲器的訪問都是通過簡單的 3 線或 4 線串行端口接口 (SPI) 進行的。另外，SPI 可通過四個地址引腳最多控制同一串行線上的十六個器件。隨機存取存儲器（RAM）可存儲最多 128 個光束狀態，每個光束極化均組織成 64 個光束狀態。片上定序器選擇并推進來自 RAM 或先進先出 (FIFO) 的光束狀態。

ADAR3003ACBZ 采用 128 球 5mm × 5mm 晶圓級芯片規模封裝 (WLCSP)，額定溫度范圍為 -40°C 至 +85°C。

特性（ADAR3003ACBZ ）

27GHz 至 31GHz 射頻范圍

可編程放大器偏置

功耗范圍（靜態）：571mW 至 805mW

增益范圍：29.2GHz 時，為 20.8dB 至 23.3dB

輸出 P1dB 范圍：29.2GHz 時，為 13.1dBm 至 11.8dBm

OP1dB 時的功耗：1.01W（標稱偏置）

29.2GHz 和標稱偏置下的規格

DSA 0 至 DSA 代碼 31 的 RMS 增益誤差：0.98 分貝

PSU 代碼 0 至 PSU 代碼 63 的 RMS 相位誤差：4.7°

最大路徑增益：22.7 分貝

OIP3：20.2dBm

OP1dB：12.1dBm

輸出 PSAT：14.5dBm

輸出 NSD：?127.8dBm/Hz

噪聲指數：22.7 分貝

隔離（元素與元素之間）：< ?30.7 分貝

0° 至 360° 相位調節范圍

5.625 相位分辨率

≥31.5dB 增益調整范圍

≤0.5dB 增益分辨率

用戶可編程時序控制器，可用于選擇光束狀態

具有 128 個預存儲光束狀態的存儲器

每個光束偏振有 64 個光束狀態

32 個光束狀態的 FIFO 內存

每個光束偏振有 16 個光束狀態

可變的 SPI 長度可實現靈活、高效的光束命令

更新、重置和靜音，1 至 16 個光束

集成 8 位 ADC，用于溫度傳感器和 RF 檢測器

3 線或 4 線 SPI

封裝：128 球 5mm × 5mm WLCSP

應用（ADAR3003ACBZ ）

移動 Ka 波段衛星通信應用

航空站

地面終端

海運碼頭
