LT6604CUFF-2.5器件包含兩個匹配的全差分放大器，它們各具有一個四階、2.5MHz 低通濾波器。固定頻率低通濾波器近似一個切比雪夫 (Chebyshev) 響應。通過集成一個濾波器和一個差分放大器，該器件實現了極低的失真和噪聲。在單位增益條件下，測得的帶內信噪比達到了令人注目的 86dB。在較高的增益條件下，輸入?yún)⒖荚肼曄陆?，于是，該器件能夠處理較小的輸入差分信號，而不會使信噪比發生顯著的劣化。

兩個通道之間的增益和相位完全匹配。每個通道的增益采用兩個外部電阻器來獨立地設置。通過提供一個可調輸出共模電壓，LT6604CUFF-2.5 實現了電平移位，從而使其非常適合于直接連接至 ADC。LT6604CUFF-2.5 的技術規格針對 3V 工作電壓進行了全面的擬訂。當采用單 3V 電源時，該差分設計在高達 4VP-P 的信號電平條件下實現了出色的性能。

LT6604CUFF-2.5 特性

具 2.5MHz 低通濾波器的雙通道差分放大器

四階濾波器

近似切比雪夫 (Chebyshev) 響應

保證相位和增益匹配

可利用電阻器來設置的差分增益

> 86dB 信噪比 (3V 電源，1VRMS 輸出)

低失真 (1MHz，1VRMS 輸出，800Ω 負載)

HD2：92dBc

HD3：88dBc

針對采用 3V、5V 和 ±5V 工作電源擬訂技術規格

全差分輸入和輸出

可調輸出共模電壓

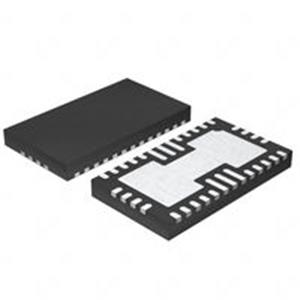

小外形 4mm x 7mm x 0.75mm QFN 封裝

LT6604CUFF-2.5 應用

雙通道差分 ADC 驅動器和濾波器

單端至差分轉換器

匹配、雙通道、差分增益或?yàn)V波器級

差分信號的共模變換

無線基礎設施或網絡應用中的高速 ADC 抗混疊和 DAC 濾波處理

高速測試和測量設備

醫學成像
