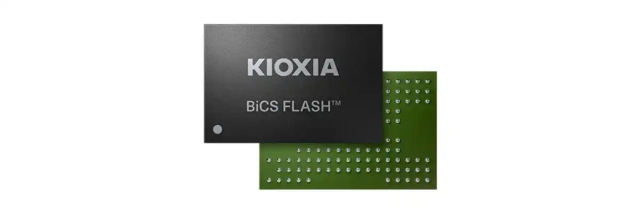

2025年7月28日，全球存儲解決方案領導者鎧俠宣布，其采用第九代 BiCS FLASH? 3D 閃存技術的 512Gb TLC存儲器已開始送樣（1）。該產品計劃于 2025 年投入量產，旨在為中低容量存儲市場提供兼具卓越性能與能效的解決方案。此外，這款產品也將集成到鎧俠的企業級固態硬盤中，特別是需要提升 AI 系統 GPU 性能的應用。

為應對尖端應用市場的多樣化需求，同時提供兼具投資效益與競爭力的產品，鎧俠將繼續推行“雙軌并行”策略，即：

第九代 BiCS FLASH? 產品： 采用 CBA（CMOS directly Bonded to Array，外圍電路直接鍵合到存儲陣列）技術（2），將現有的存儲單元技術（3）與最新的 CMOS 技術相結合，在降低生產成本的同時實現卓越性能。

 第十代 BiCS FLASH? 產品：通過增加存儲單元的堆疊層數，滿足未來市場對更大容量、更高性能解決方案的需求。

全新的第九代 BiCS FLASH? 512Gb TLC 基于第五代 BiCS FLASH? 技術的 120 層堆疊工藝與先進的 CMOS 技術開發而成。與鎧俠現有的相同容量（512Gb）的 BiCS FLASH? 產品（4）相比，其性能實現了顯著提升，包括：

寫入性能：提升 61%

讀取性能：提升 12%

能效：寫入操作能效提升 36%，讀取操作能效提升 27%

數據傳輸速度：支持 Toggle DDR6.0 接口，可實現高達 3.6Gb/s 的 NAND 接口傳輸速率

位密度：通過先進的橫向縮放技術提升 8% 位密度

此外，鎧俠確認，在演示條件下，該 512Gb TLC 的 NAND 接口速度可達 4.8Gb/s。其產品線將根據市場需求確定。

鎧俠始終致力于深化全球合作伙伴關系，并持續推動技術創新，為客戶提供滿足其多樣化需求的最佳存儲解決方案。

（1）這些樣品僅用于功能檢測，樣品規格可能因量產部件而異。

（2）CBA（CMOS directly Bonded to Array，外圍電路直接鍵合到存儲陣列）技術是指CMOS晶圓和單元儲存陣列晶圓都在更優的條件下單獨制造然后鍵合在一起的技術。

（3）112 層堆疊的第五代 BiCS FLASH? 技術和 218 層堆疊的第八代 BiCS FLASH? 技術。新的第九代 BiCS FLASH? 產品將根據型號分別整合這兩種技術之一。

（4）第六代 BiCS FLASH?，將沿用此款 512Gb TLC 產品。

（5）1Gbps按1,000,000,000 bits/s計算。該數值是在鎧俠株式會社的特定測試環境中獲得，可能會因用戶環境的不同而改變。
