出售原裝【Renesas】R7F701412EABG RH850/D1M高端汽車微控制器
深圳市明佳達電子有限公司——長期供應Renesas（R7F701412EABG）適用于汽車儀表的高端汽車微控制器，支持基本或底層 2D 繪圖。
產品詳情：
封裝：BGA-484
類型：RH850/D1M 32位微控制器 - MCU

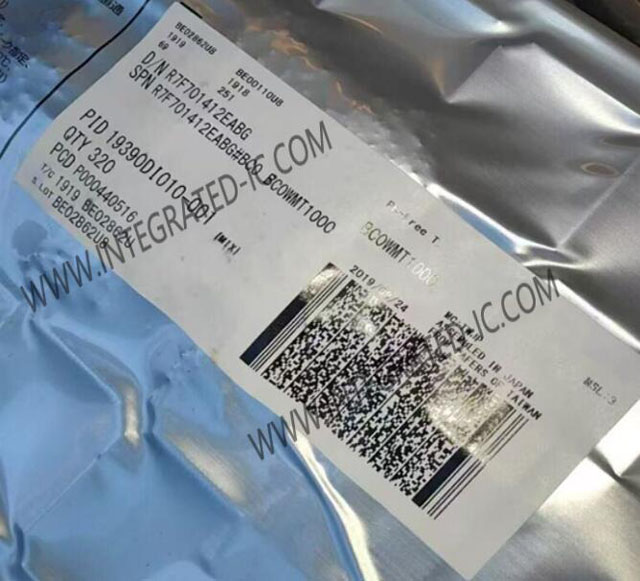

R7F701412EABG 產品圖：
一、R7F701412EABG 核心硬件架構與性能參數
處理器與計算能力
內核：搭載32位RH850G3M單核處理器，主頻240MHz，采用40nm工藝制程，兼顧高性能與低功耗。
存儲資源：
程序閃存：3.75MB（支持復雜圖形固件存儲）
RAM：512KB（用于實時數據處理）
EEPROM：64KB（配置參數存儲）。
外設接口：
通信接口：CANbus、以太網、USB、I2C、SPI、UART等，支持車載多系統協同1。
控制外設：20通道12位ADC（模擬信號采集）、PWM輸出、DMA控制器、看門狗定時器（WDT）。
封裝與可靠性
封裝：484引腳BGA（27×27mm），表面貼裝設計，適應高溫高振動環境。
工作條件：
電壓范圍：2.7V–5.5V（兼容車載電源波動）
溫度范圍：-40°C至150°C（結溫），滿足車規級極端環境要求1。
二、R7F701412EABG 圖形處理能力：底層2D繪圖引擎
基礎圖形功能
顯示控制：集成專用2D圖形引擎，支持以下核心功能：
圖層管理：支持多層疊加（2–3層），實現Alpha混合（透明度混合）與動態合成。
繪圖原語：硬件加速繪制直線、多邊形、圓形等基本幾何圖形。
幀緩沖控制：內置幀緩沖機制，優化顯示刷新率（50–60Hz）。
分辨率適配：最高支持超寬VGA（1240×480像素），適配數字儀表盤與HUD的寬屏需求。
資源優化設計
低內存依賴：通過直接操作幀緩沖器（Framebuffer）減少外部存儲器訪問，降低系統延遲。
CPU負載分流：圖形任務由專用引擎處理，釋放主CPU資源（如RH850G3M內核）用于安全關鍵任務（如ADAS數據處理）。
三、R7F701412EABG（RH850/D1M）產品特性：
CPU：G3M 內核，最大 240MHz
電壓：2.7V 到 5.5V
封裝：272 至 484 引腳 BGA、176 引腳 LFQFP
內存：SRAM 最大 512KB，程序閃存最大 5MB
帶零點檢測的步進電機控制器/驅動器
聲音發生器
顯示控制器
JPEG 解碼器
變形引擎
最大 3.1MB 顯存，帶 RAM 封套
PWM：PWM 輸出 x 72
模擬功能：12 位 A/D 轉換器x 最大 20
片上振蕩器（MHz）：8 MHz，低速：240 kHz
其他：PLL、RTC、開機復位
【明佳達電子】長期供應Renesas（R7F701412EABG）240MHz，32位 RH850/D1M 微控制器IC，如需獲取更多有關 R7F701412EABG 的產品信息或咨詢價格，歡迎聯系明佳達電子：
